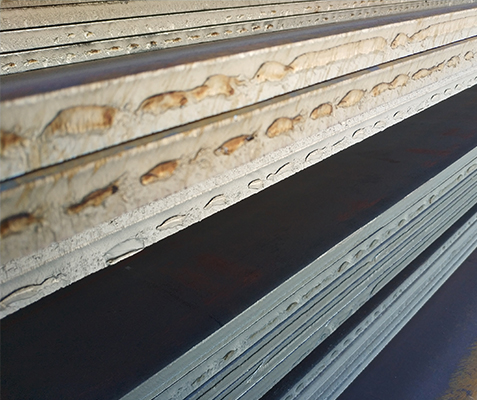

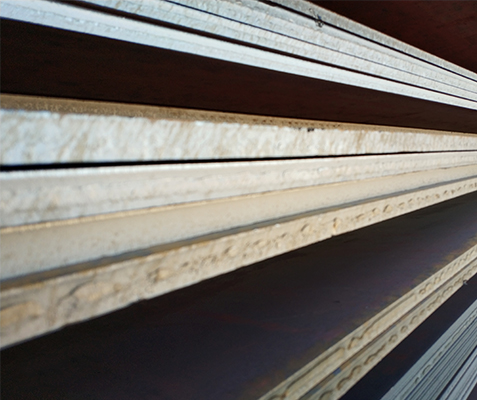

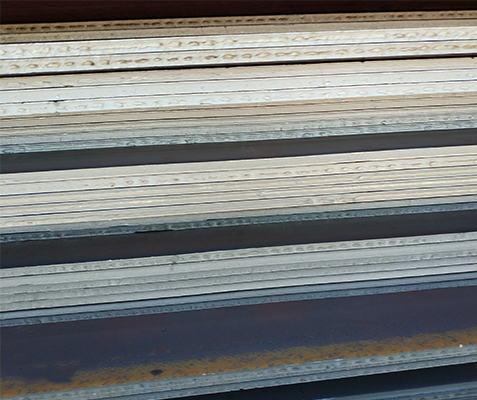

Jeklena plošča visoke trdnosti S690QL

Zaradi visoke trdnosti materialov bo uporaba S690QL spodbujala vitkejšo zasnovane strukture s povečano nosilnostjo in energetsko učinkovitostjo.
Tehnične podrobnosti o S690QL so opisane spodaj.
S690QL - Oznaka razreda
Oznaka razreda S690QL je naslednja:
S = Konstrukcijsko jeklo
690 = najmanjša meja tečenja (MPa)
Q = kaljenje in kaljenje
L = nizka temperatura preskusa žilavosti

S690QL - Kemijska sestava
Kemična sestava S690QL je navedena v spodnji tabeli.

Element	odstotek %	Element	odstotek %
C	0.20	Cu	0.50
Si	0.80	Mo	0.70
Mn	1.70	Nb*	0.06
p	0.025	Ni	2.0
S	0.015	Ti*	0.05
N	0.015	V*	0.12
B	0.0050	Zr*	0.15
Kr	1.50

* Prisotnega vsaj 0,015 % elementa za rafiniranje zrn. Eden od teh elementov je tudi aluminij.

S690QL - Mehanske lastnosti
Mehanske lastnosti S690QL so opisane v spodnji tabeli.

Imenovanje		Mehanske lastnosti (temperatura okolja)
Ime jekla	Jeklena številka	Min. Meja tečenja Reh MPa			Natezna trdnost Rm MPa			Min. % raztezka po zlomu
		Nazivna debelina (mm)			Nazivna debelina (mm)
		≥3 ≤50	≥50 ≤100	≥100 ≤150	≥3 ≤50	≥50 ≤100	≥100 ≤150
S690QL	1.8931	690	650	630	770/940	760/930	710/900	14

S690QL - Preizkušanje udarcev z V zarezo
Podrobnosti preskusa udarca V zareze so podane v spodnji tabeli.

Ocena	Usmerjenost vzorca	@ 0°C	@-20°C	@-40°C	@-60°C
S690QL	Vzdolžni	50 J	40 J	30 J	¨C¨C
	Prečni prehod	35 J	30 J	27 J	¨C¨C

(Upoštevajte: zgornji tehnični podatki so samo kot orientacija ¨C za natančne specifikacije se obrnite na Masteel)
