Este guia abrange especificações padrão para espessura mínima de parede, caldeira de aço carbono sem costura e tubos de superaquecedor para serviço de alta pressão. O aço deve estar em conformidade com a composição química exigida para carbono, manganês, fósforo, enxofre e silício. Os tubos devem ter um número de dureza que não exceda um valor específico. Devem ser realizados os seguintes ensaios mecânicos, nomeadamente: ensaio de achatamento; teste de queima; teste de dureza; e teste hidrostático.

1. Esta especificação cobre espessura mínima da parede, caldeira de aço carbono sem costura e tubos superaquecedores para serviço de alta pressão.

2. Os tamanhos e espessuras dos tubos de caldeira SA192 geralmente fornecidos para esta especificação são de 1/2 pol. a 7 pol. [12,7 a 177,8 mm] de diâmetro externo e 0,085 a 1,000 pol. espessura da parede. Tubos com outras dimensões podem ser fornecidos, desde que tais tubos cumpram todos os outros requisitos desta especificação.

3. Os requisitos de propriedade mecânica não se aplicam a tubos com diâmetro interno menor que 1/8 pol. [3,2 mm] ou 0,015 pol. [0,4 mm] de espessura.

Especificação dos tubos A192	ASTM A192 / ASME SA192
Graus de Tubos A192	Tubos e tubulações de grau A192
Tipo de tubos A192	Sem Costura – Laminados a Quente / Estirados a Frio
Tamanho do diâmetro externo dos tubos A192	1/4" NB a 2" NB (tamanho do furo nominal)
Espessura da parede dos tubos A192	1 mm de espessura a 8 mm de espessura
Comprimento dos Tubos A192	5800mm; 6000mm; 6096 mm; 7315 mm; 11800mm; e assim por diante. Comprimento máximo: 27000mm, também pode ser oferecido dobra em U.
Extremidades dos tubos A192	Extremidades lisas / Extremidades chanfradas / Acoplamento
Condições de entrega dos tubos A192	Laminado, Estirado a Frio, Laminado Normalizado
Revestimento de Tubos A192	Revestimento Epóxi / Revestimento de tinta colorida / Revestimento 3LPE.
Tubos A192 Outros Testes	NACE MR0175, NACE TM0177, NACE TM0284, HIC TEST, SSC TEST, SWC, H2 SERVICE, IBR, PWHT etc.
Dimensão dos Tubos A192	Todos os tubos são fabricados e inspecionados / Testados de acordo com os padrões relevantes, incluindo ASTM, ASME, API.

Tolerâncias de dimensão e espessura de parede (SA-450/SA-450M):

DE pol. (mm)	+	-	Peso em (mm)	+	-
< 1(25,4)	0.10	0.10	≤ 1,1/2(38,1)	20%	0
1 a 1,1/2(25,4 a 38,1)	0.15	0.15	> 1,1/2(38,1)	22%	0
> 1,1/2 a <2(38,1 a 50,8)	0.20	0.20
2 a < 2,1/2(50,8 a 63,5)	0.25	0.25
2,1/2 a < 3(63,5 a 76,2)	0.30	0.30
3 a 4 (76,2 a 101,6)	0.38	0.38
> 4 a 7,1/2(101,6 a 190,5)	0.38	0.64
> 7,1/2 a 9(190,5 a 228,6)	0.38	1.14

Dureza:

Número de Dureza Brinell (WT≥) 0,200 pol. (5,1 mm)	Número de Dureza Rockwell (WT≥) 0,200 pol. (5,1 mm)
137 HRB	77 HRB

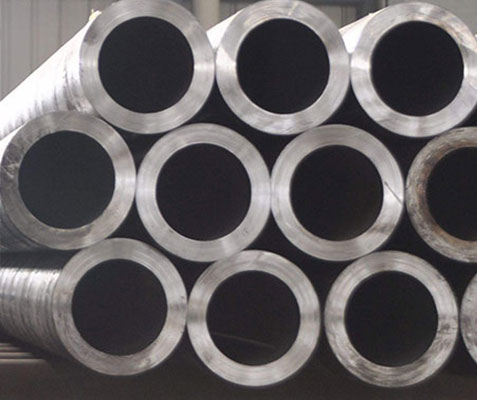

Tubo de aço sem costura ASTM A192

Dados técnicos

Composição química

Carbono	Silício	Manganês	Fósforo	Enxofre	Molibdênio	Níquel	Cromo	Cobre	Outros
0.06-0.18	máximo 0,25	0.27-0.63	0.035	0.035	–	–	–	–	–

Tubo de aço carbono sem costura ASTM A192 Propriedades mecânicas

Colheita		Tração			Alongamento A5 min
MPa min	ksi min	MPa min	MPa min	ksi min	Percentagem
		325	–	47	35

Diâmetro externo e tolerância

Diâmetro externo, mm	Tolerância, mm
3,2≤OD＜25,4	±0,10
25,4≤OD≤38,1	±0,15
38.1＜OD＜50.8	±0,20
50,8≤OD＜63,5	±0,25
63,5≤OD＜76,2	±0,30
76.2	±0,38
