Olio-karteraren hodiaren xehetasunak
Estandarra: API 5CT, API 5D
Altzairu kalifikazioak: K55, J55, L80-1, N80, C90, C95, P110, T95
Tamaina: 2 3/8"-4 1/2"*0.167"-0630"

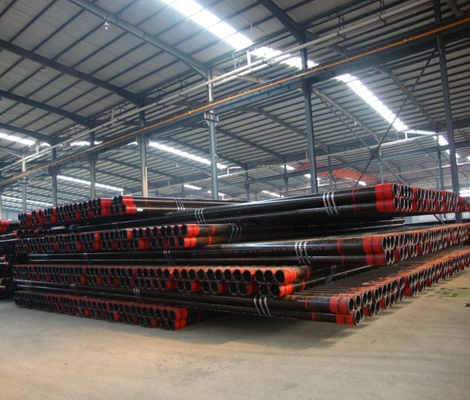

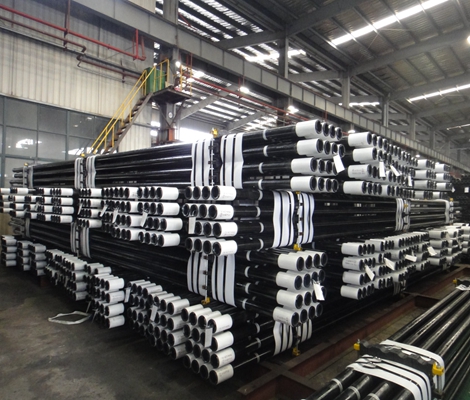

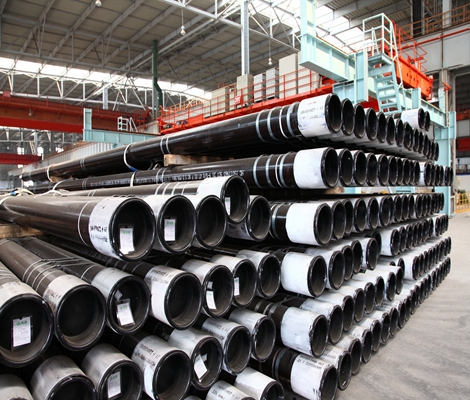

Karkasa Hodia
Hodiak altzairuzko hodiak
Olioaren karkasa hodia/altzairuzko hodia
Karkasa arrunta, kolapsoaren aurkako karkasa, korrosioaren aurkako karkasa, erresistentzia handiko karkasa barne
Putzu baten horma gisa balio du;
Estandarra: API 5CT
Altzairu kalifikazioak: k55, J55, L80, N80, C90, C95, P110 T95, M65, E75, X95, G105, S135
1) Hodiak
OD: 2 3/8" -----4 1//2"
Pisua: 0,167" -----0,630"
Oharra: P: Amaiera arrunta, N: Aspertu gabea, U: Kanpoko gorabehera, T&C: Harikatua eta akoplatua.
2) Karkasa
OD: 2 3/8" ----20"
Pisua: 0,205" --- 0,5"
Oharra: P: mutur arrunta, S: hari biribil laburra, L: hari biribil luzea
Luzera
R1 R2 R3
Hodiak 6,10 -7,32 m 8,53-9,75 m 11,58-12,80 m
Karkasa 4,88 - 7,62 m 6,72 -10,36 m 10,36 - 14,63 m
3) Zulatzeko hodia
DIE: 2 3/8" - 5 1/2"
Pisua: 0,280" - 0,449"
Oharra: EU: Kanpoko atsekabea , IEU: Barneko eta Kanpoko atsekabea
Erremintaren junturaren haria eskuinekoa edo ezkerrekoa da
Hariak koper-plated edo phosphated dira
Taldea | Kalifikazioa | Mota | C | Mn | Mo | Cr | Ni gehienez. | Cu max. | P max. | S max. | Si max. | ||||
min. | gehienez. | min. | gehienez. | min. | gehienez. | min. | gehienez. | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
1 | H40 | - | - | - | - | - | - | - | - | - | - | - | 0.03 | 0.03 | - |
J55 | - | - | - | - | - | - | - | - | - | - | - | 0.03 | 0.03 | - | |
K55 | - | - | - | - | - | - | - | - | - | - | - | 0.03 | 0.03 | - | |
N80 | 1 | - | - | - | - | - | - | - | - | - | - | 0.03 | 0.03 | - | |
N80 | G | - | - | - | - | - | - | - | - | - | - | 0.03 | 0.03 | - | |
R95 | - | - | 0,45 c | - | 1.9 | - | - | - | - | - | - | 0.03 | 0.03 | 0.45 | |
2 | M65 | - | - | - | - | - | - | - | - | - | - | - | 0.03 | 0.03 | - |
L80 | 1 | - | 0,43 a | - | 1.9 | - | - | - | - | 0.25 | 0.35 | 0.03 | 0.03 | 0.45 | |
L80 | 9Kr | - | 0.15 | 0.3 | 0.6 | 0.9 | 1.1 | 8 | 10 | 0.5 | 0.25 | 0.02 | 0.01 | 1 | |
L80 | 13Kr | 0.15 | 0.22 | 0.25 | 1 | - | - | 12 | 14 | 0.5 | 0.25 | 0.02 | 0.01 | 1 | |
C90 | 1 | - | 0.35 | - | 1.2 | 0,25 b | 0.85 | - | 1.5 | 0.99 | - | 0.02 | 0.01 | - | |
T95 | 1 | - | 0.35 | - | 1.2 | 0,25 d | 0.85 | 0.4 | 1.5 | 0.99 | - | 0.02 | 0.01 | - | |
C110 | - | - | 0.35 | - | 1.2 | 0.25 | 1 | 0.4 | 1.5 | 0.99 | - | 0.02 | 0.005 | - | |
3 | P110 | e | - | - | - | - | - | - | - | - | - | - | 0,030 e | 0,030 e | - |
4 | Q125 | 1 | - | 0.35 | 1.35 | - | 0.85 | - | 1.5 | 0.99 | - | 0.02 | 0.01 | - | |
a L80-ren karbono-edukia % 0,50 arte handitu daiteke, produktua olioz itzaltzen bada. b C90 1. motako molibdeno edukiak ez du gutxieneko tolerantziarik hormaren lodiera 17,78 mm baino txikiagoa bada. c R95-ren karbono-edukia % 0,55era arte handitu daiteke, produktua olioz itzaltzen bada. d T95 1 motako molibdeno-edukia gutxienez % 0,15era jaitsi daiteke hormaren lodiera 17,78 mm baino txikiagoa bada. e P110 EW kalifikaziorako, fosforo-edukia gehienez % 0,020 izango da eta sufre-edukia % 0,010 gehienez. NL = mugarik gabe. Erakutsitako elementuak produktuaren analisian jakinaraziko dira. |
Propietate Mekanikoak
Estandarra | Mota | Trakzio indarra MPa |
Etekin-indarra MPa |
Gogortasuna Max. |
API SPEC 5CT | J55 | ≥517 | 379 ~ 552 | ---- |
K55 | ≥517 | ≥655 | --- | |
N80 | ≥689 | 552 ~ 758 | --- | |
L80 (13Cr) | ≥655 | 552 ~ 655 | ≤241HB | |
P110 | ≥862 | 758 ~ 965 | ---- |
